Detektor vode iz bušotine

Uvod u proizvod

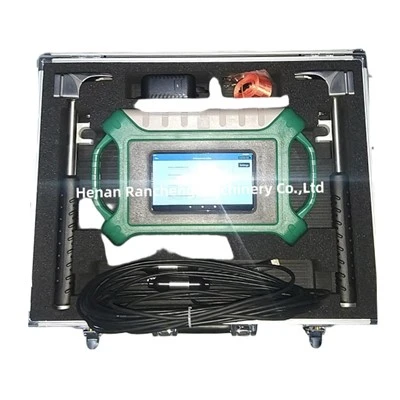

Ovaj 2000m 16{2}}kanalni detektor podzemne vode je profesionalni uređaj za istraživanje podzemnih voda razvijen kombinacijom tehnologije elektromagnetne detekcije sa metodom otpornosti visoke gustine. Zasnovano na zrelim principima geofizičkog istraživanja, analizira električne razlike podzemnih stijena, tla i slojeva kako bi precizno identificirao vodonosnike, vodene kanale i zone skladištenja vode. Široko se koristi u hidrogeološkim istraživanjima, bušenju bunara, geološkim istraživanjima i geotehničkom inženjerstvu.

Sistem sadrži inovativnu izvor{0}}tehnologiju korekcije polja, rješavajući industrijski izazov nestabilnih prirodnih elektromagnetnih signala i poboljšavajući pouzdanost mjerenja. Opremljen sa 16 nezavisnih kanala za prikupljanje podataka, može prikupljati podatke sa više tačaka istovremeno. U poređenju sa tradicionalnim jednokanalnim-instrumentima, izbjegava greške uzrokovane uzastopnim pomicanjem elektroda i značajno poboljšava efikasnost i stabilnost.

10,1-inčni Android pametni ekran osjetljiv na dodir pruža automatsku 2D, 3D sliku i sliku krivulja u realnom vremenu. Podaci se mogu dijeliti između instrumenta, mobilnog telefona i računara. Podržani su i način rada žičane MN elektrode i bežični senzor. U bežičnom načinu rada nije potrebno složeno kabliranje, što čini rad na terenu bržim i praktičnijim. Podaci se također mogu učitati u oblak za trajno skladištenje i online stručno tumačenje.

Uređaj je dobio više nacionalnih patenata za pronalaske, kao i ISO9001 i CE certifikat. Dostupno je pet dubinskih verzija koje pokrivaju potrebe istraživanja od 300m do 3000m. Jedan instrument može podržati civilno bušenje vode, projekte poljoprivrednog navodnjavanja, inženjersku geologiju i duboka hidrogeološka istraživanja, dok jedan operater može završiti cijeli proces terenskog istraživanja.

Parametar

Measurement Methods

Mjerenje linearnog niza (tradicionalni MN način rada elektrode)

① Odabir lokacije

Odaberite ravnu površinu dalje od izvora jakih elektromagnetnih smetnji kao što su visoko-kablovi, velike metalne konstrukcije i teške mašine. Uvjerite se da elektrode mogu ostvariti dobar kontakt sa zemljom.

② Izgled elektrode

Slijedite pravilo: Mjerne tačke=Ukupne elektrode - 4. Dvije elektrode na svakom kraju se koriste samo za kontinuitet strujnog kola i ne računaju se kao efektivne mjerne tačke. Na primjer, za 10 efektivnih tačaka potrebno je ukupno 14 elektroda.

③ Povezivanje i kalibracija

Spojite kabel na glavnu jedinicu, uključite sistem i postavite parametre kao što su dubina istraživanja, broj kanala (od 1 do 14 može se odabrati) i interval skeniranja. Zatim dovršite kalibraciju nule.

④ Prikupljanje podataka i slikanje

Započnite mjerenje nakon provjere svih priključaka. 16 kanala istovremeno prikuplja podatke o otpornosti i elektromagnetnim podacima, a sistem automatski generiše 2D/3D slike i krive u stvarnom-vremenu.

⑤ Završetak i oporavak

Sačuvajte podatke lokalno ili ih otpremite u oblak, zatim isključite uređaj i oporavite sve elektrode i kablove.

Preciznost i pouzdanost

Geofizički princip visoke{0}}e preciznosti

Detektor vode iz bušotine koristi metodu otpornosti visoke{0}}gustine za uspostavljanje stabilnog vještačkog električnog polja ispod zemlje. Mjerenjem potencijalnih razlika i izračunavanjem prividnog otpora, može razlikovati formacije koje nose vodu-od suhih stijena i tla, budući da slojevi bogati podzemnim vodama- generalno imaju mnogo niži otpor.

16-kanalna paralelna akvizicija

Tradicionalni jednokanalni-instrumenti zahtijevaju ponovljeno kretanje elektroda, što često uzrokuje greške u pozicioniranju i povezivanju. Ovaj sistem prikuplja više tačaka istovremeno, obezbeđujući stalne i konzistentne podatke uz značajno poboljšanje efikasnosti istraživanja.

Napredni dizajn protiv smetnji

Instrument integriše tehnologiju više-fabričkog filtriranja, uključujući unapred podešenu i inteligentnu selekciju frekvencije, analogno i digitalno filtriranje, i smanjenje šuma 1-16 puta. Može se efikasno oduprijeti elektromagnetnim smetnjama iz fabrika, sela, dalekovoda i mašina.

Za 2000m i dublje verzije, rezolucija dostiže 0,01mV ±2%. Verzije s plitkim{4}}dubinama postižu 0,1mV ±3%. Vrijeme snimanja može se podesiti od 60 do 5400 sekundi kako bi se poboljšala preciznost u složenim geološkim uvjetima.

-Provjereni rezultati na terenu

Sistem je uspješno primijenjen u više projekata bušenja podzemnih voda, gdje su rezultati snimanja usko odgovarali stvarnim{0}}lokacijama na kojima se nalazi voda i uslovima prinosa. Funkcije skladištenja u oblaku i stručnog tumačenja dodatno poboljšavaju verifikaciju i pouzdanost rezultata.
